Funktion dieses Modells
Dieses Modell gestattet es einen Code auszuwählen, der dann zusammen mit seinen Subcodes und den zugehörigen Segmenten in der Zeichenfläche dargestellt wird. In vielfacher Hinsicht ähnelt dieses Modell dem „Einzelfall-Modell“, aber dort geht die Darstellung von einem bestimmten Dokument aus und hier von einem bestimmten Code. Memos werden innerhalb dieses Modells nicht automatisch eingefügt.

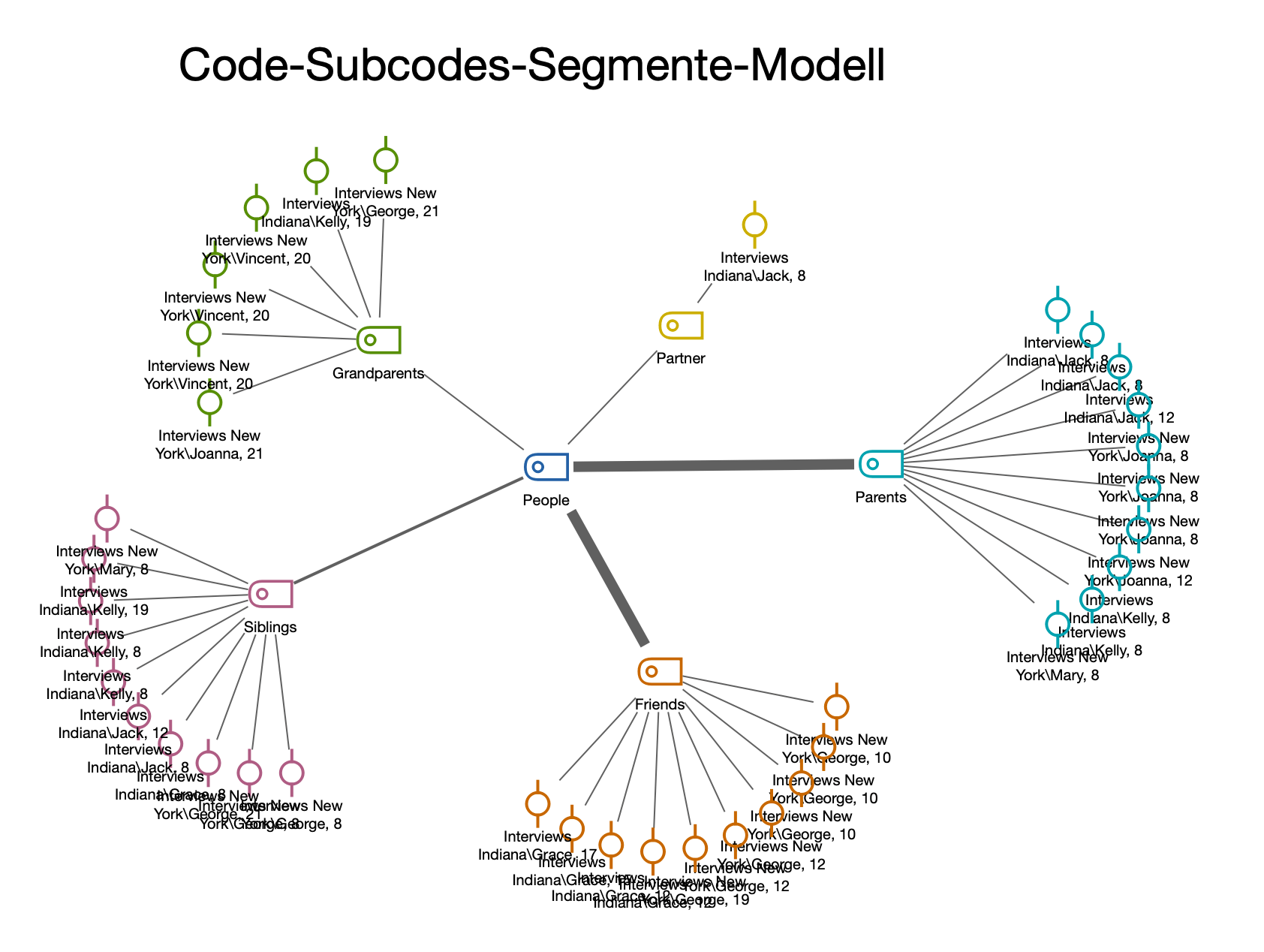

Darstellung in der Map
Das Symbol des ausgewählten Codes wird in der Mitte der Arbeitsfläche platziert. Ferner werden die Subcodes dieses Codes (und ggf. deren Subcodes) kreisförmig um ihn herum angeordnet und durch ungerichtete Linien mit dem Code verbunden. An dem Code bzw. den Subcodes werden die hierzu vorhandenen Segmente mit ungerichteten Verbindungslinien ergänzt.
Neues Modell erstellen und Gestaltungsoptionen festlegen

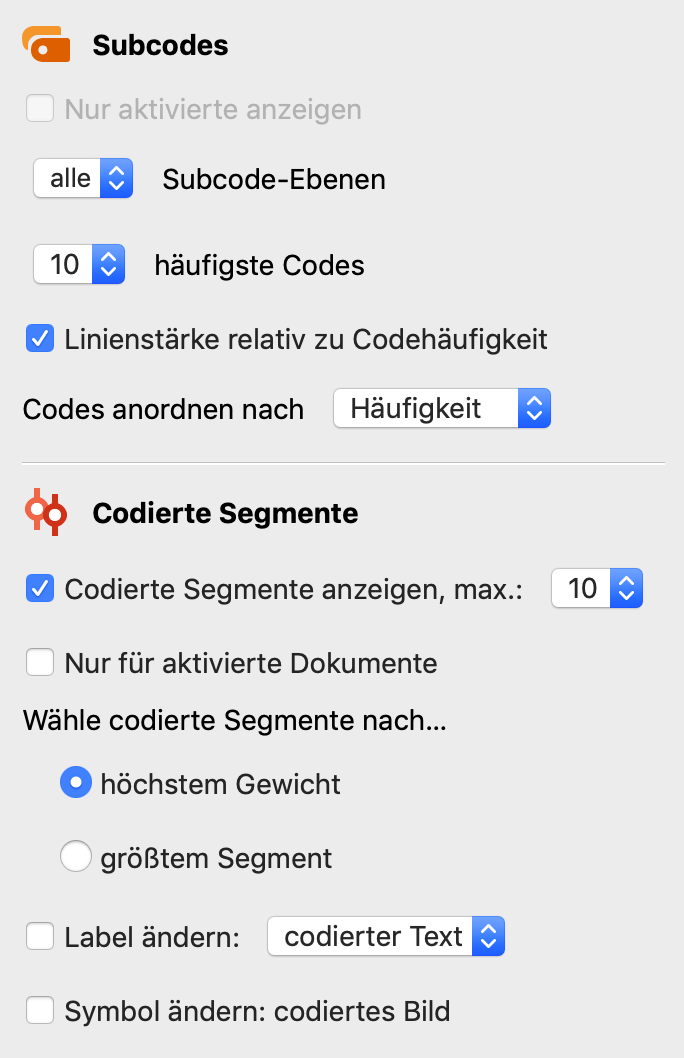

Nachdem Sie im Tab Start über Neues Code-Modell ein Code-Subcodes-Segmente-Modell angefordert haben, ziehen Sie aus der „Liste der Codes“ einen Code auf die Arbeitsfläche von MAXMaps. Daraufhin erscheint folgender Optionsdialog:
Auf der Map wird Ihnen eine Vorschau des Modells gezeigt, wobei die jeweils gewählten Optionen berücksichtigt werden. Klicken Sie auf den Button Modell verwenden, um das Modell so wie es aktuell angezeigt wird, zu verwenden.
Optionen für Subcodes
Nur aktivierte anzeigen – Die angezeigten Subcodes lasen sich auf die derzeit aktivierten Codes beschränken. Ferner kann eingestellt werden, wie viele Subcodes maximal angezeigt werden sollen.
(alle, 1, 2, 3) Subcode-Ebenen – Legen Sie hier fest, ob nur die direkten Subcodes (Ebene 1) des ausgewählten Codes oder auch Subcodes weiterer Ebenen dargestellt werden sollen.
Linienstärke relativ zu Codehäufigkeit – Setzen Sie diese Option, dann werden die Verbindungslinien zu Codes mit vielen codierten Segmenten dicker gezeichnet als bei Codes mit wenigen codierten Segmenten.
Codes anordnen nach Häufigkeit/Codesystem – Mit dieser Option bestimmen Sie die Reihenfolge der Codes. Bei Sortierung nach Häufigkeit wird bei 3 Uhr mit dem Code mit den meisten codierten Segmenten begonnen, bei Sortierung nach Codesystem mit dem Code, der im Codesystem am weitesten oben steht.
Optionen für codierte Segmente
Codierte Segmente anzeigen, max. X – Bei eingeschalteter Option werden für jeden Code eine einstellbare Anzahl von zugehörigen Segmenten dargestellt, sodass man einen visuellen Eindruck von der Codehäufigkeit erhält.
Für den Fall, dass für den Code mehr Segmente als die gewünschte maximale Anzahl vorhanden sind, werden die Segment entweder prioritär nach höchstem Gewicht oder nach größtem Segment (Segmente mit größerer Fläche haben Priorität) ausgewählt.
Label ändern: codierter Text/Kommentar – Die eingeschaltete Option bewirkt, dass anstelle der bloßen Herkunftsangabe auch der Kommentar zum codierten Segment oder bei Textcodierungen der codierte Text als Label übernommen werden.
Symbol ändern: codiertes Bild – Die eingeschaltete Option bewirkt, dass bei Bildcodierungen anstelle des Standardsymbols für codierte.
