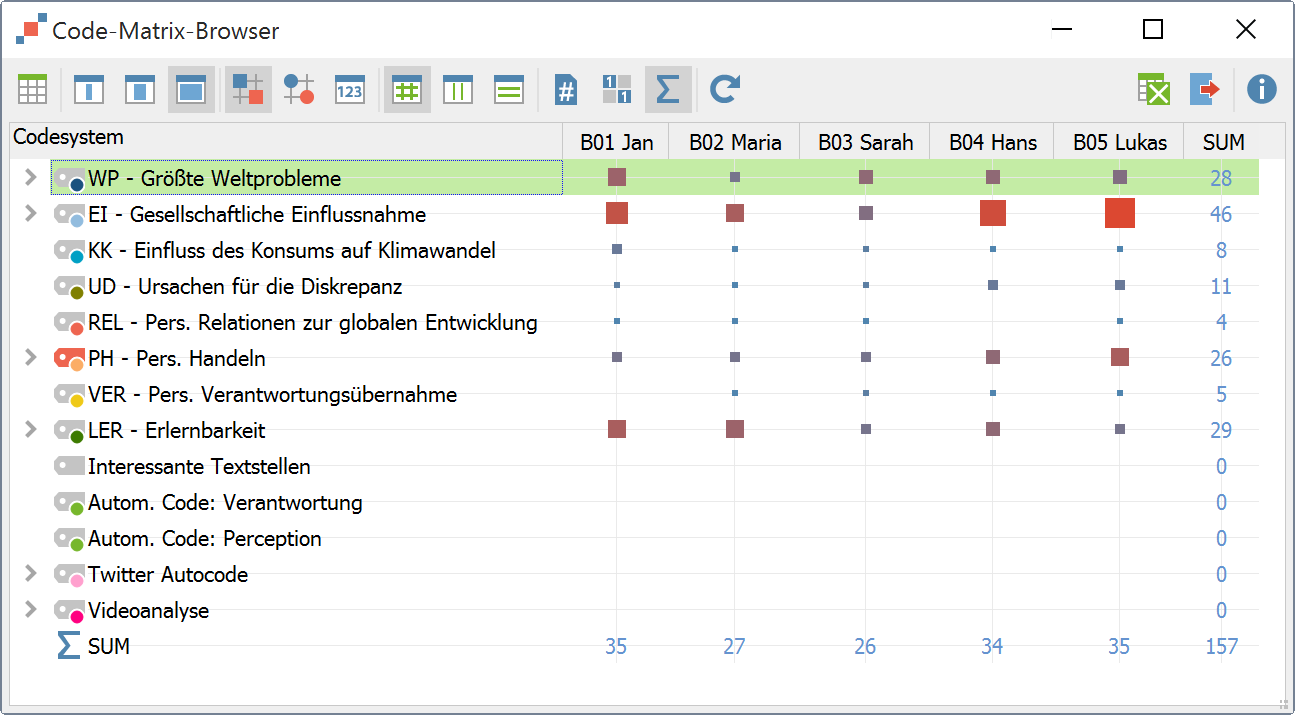

Der „Code-Matrix-Browser“ (CMB) dient der Visualisierung der in den Dokumenten vorgenommenen Codierungen. Aus dieser grafischen Darstellung lässt sich mit einem Blick ablesen, bei welchem Dokument zu welcher Kategorie viele bzw. wenige Segmente zu finden sind.

Der CMB ist folgendermaßen aufgebaut: In den Spalten sind Dokumente und in den Zeilen Codes abgetragen. Die Symbole auf den einzelnen Knotenpunkten geben an, wie viele Codierungen in dem jeweiligen Dokument mit dem Code vorhanden sind. Je größer das Symbol, desto mehr Codierungen existieren.

Aufgerufen wird der Code-Matrix-Browser entweder

• über den Menüeintrag Visual Tools > Code-Matrix-Browser,
• mittels der Tastenkombination Strg+Alt+M (Windows) , cmd+alt+M (Mac) oder
• durch das CMB-Symbol in der Symbolleiste „Visual Tools“.

Optionen beim Aufruf des Code-Matrix-Browsers

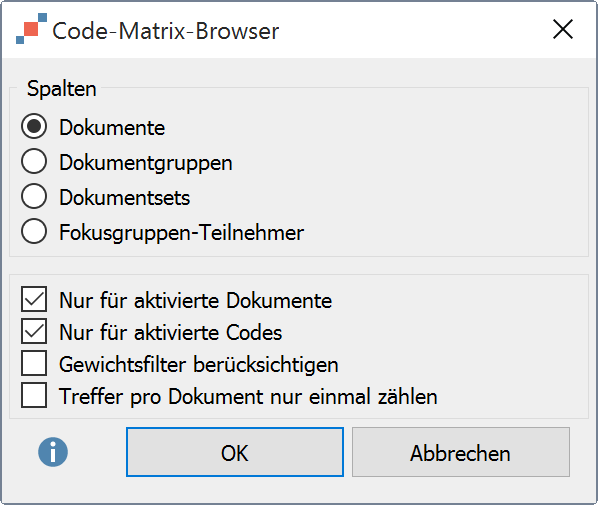

Nach dem Aufruf des Code-Matrix-Browsers öffnet sich ein Fenster, in dem Sie zahlreiche Optionen für dessen Darstellung treffen können, denn häufig wird man die Darstellung z.B. auf die aktivierten Dokumente beschränken wollen.

Zunächst legen Sie fest, wie stark die Daten in den Spalten des Code-Matrix-Browser aggregiert werden sollen:

Dokumente – Es findet keine Aggregation statt, jedes Dokument erhält eine eigene Spalte.

Dokumentgruppen – In den Spalten werden Dokumentgruppen dargestellt. Die Codierungen der einzelnen Dokumente der jeweiligen Dokumentgruppe werden aufsummiert.

Dokumentsets – In den Spalten werden die Dokumentsets dargestellt. Die Codierungen der einzelnen Dokumente der jeweiligen Dokumentsets werden aufsummiert.

Fokusgruppen-Teilnehmer – In den Spalten werden Fokusgruppen-Teilnehmer dargestellt.

Die weiteren Optionen dienen dazu, die Darstellung weiter einzuschränken und anzupassen:

Nur für aktivierte Dokumente – Es werden nur die aktivierten Dokumente berücksichtigt.

Nur für aktivierte Fokusgruppen-Teilnehmer – Es werden nur die aktivierten Teilnehmer in den Spalten dargestellt. Die Option ist nur sichtbar, wenn weiter oben die entsprechende Option gewählt wurde.

Nur für aktivierte Codes – Es werden in den Zeilen nur die aktivierten Codes aufgelistet. Sofern es sich um Subcodes handelt, werden auch dessen Obercodes automatisch in die Darstellung integriert.

Gewichtsfilter berücksichtigen – Es werden nur Codierungen im Code-Matrix-Browser berücksichtigt, die ein Gewicht aufweisen, das in den Grenzen des Gewichtsfilters liegt.

Treffer pro Dokument nur einmal zählen – Es wird nur dargestellt, ob ein Code in einem Dokument vorkommt, nicht wie häufig. Die Analyseeinheit ist dann also nicht mehr das einzelne Segment, sondern das Dokument.

Die Symbolleiste im Code-Matrix-Browser

Zuoberst im Fenster befindet sich eine Symbolleiste, in der folgende Funktionen verfügbar sind:

Segment-Matrix – Anzeige der codierten Segmente als Excel-Datei

   Namen in den Spalten: keine, kurze, volle – Einstellung der Spaltenbreiten

Symbolgröße bezieht sich auf alle Codings

Symbolgröße bezieht sich auf die Spalte

Symbolgröße bezieht sich auf die Zeile

Knoten als Quadrate darstellen

Knoten als Kreise darstellen

Knoten als Zahlen darstellen

Treffer pro Dokument nur einmal zählen – Darstellung im CMB bezieht sich nicht auf die Anzahl der Codings, sondern auf die Dokumente, d.h. die es wird nur dargestellt, ob der betreffende Code im Dokument vorhanden ist oder nicht. Bei eingeklappten Subcodes werden die Codehäufigkeiten der Subcodes aggregiert.

Anzeige binarisieren – Ganz gleich wie viele Codierungen pro Zelle vorliegen, es wird immer nur angezeigt, ob eine Codierung vorliegt oder nicht, die Symbolgröße wird dabei vereinheitlicht. Auch bei eingeklappten Subcodes mit mehreren Codierungen wird nur eine Codierung „gewertet“.

Summe – Blendet die Summenspalte und -zeile ein und aus

Aktualisieren – Aktualisierung der Darstellung durch Neuaufruf der Funktion

Als Excel-Tabelle öffnen – Anzeige der dargestellten Matrix mit den Codehäufigkeiten des CMB in Excel. Die Zeilen und Spalten werden dabei vertauscht, um einen leichteren Import in SPSS zu ermöglichen.

Exportieren – Exportieren der dargestellten Matrix als Zahlen, also der Anzahl der Codings pro Code und Dokument im Excel- oder HTML-Format. Die Zeilen und Spalten werden dabei vertauscht, um einen leichteren Import in SPSS zu ermöglichen. Auch der Export als Grafikdatei (Vektor und Bitmap) ist hier möglich.

Was ist nun in der Grafik dargestellt?

Die einzelnen Knoten der Matrix symbolisieren durch ihre Größe und durch ihre Farbe, wie viele Codierungen die Dokumente bei den entsprechenden Codes und Subcodes aufweisen. Je größer der Knoten in der entsprechenden Spalte ist, desto mehr Segmente sind bei dem betreffenden Dokument zu dieser Kategorie vorhanden.

Bewegt man die Maus über einen Knoten hinweg, erscheint ein Tooltip folgender Art:

Angezeigt wird hier der Name des Dokuments, der Name des Codes bzw. Subcodes und die Anzahl der hierfür vorhandenen codierten Segmente (Codings).

Für die Darstellung der Dokumentnamen als Spaltenüberschrift im „Code-Matrix-Browser“ gibt es drei mögliche Varianten:

1. Keine Dokumentnamen, in diesem Fall bleiben die Spaltenüberschriften einfach leer,
2. kurze Dokumentnamen, d.h. Anzeige der ersten acht Zeichen oder
3. volle Dokumentnamen.

In den meisten Fällen reicht es aus, die Variante „kurze Dokumentnamen“ zu wählen. In diesem Fall werden nur die Anfänge des Dokumentnamens gelistet, was üblicherweise ausreicht, um zu wissen, um welches Dokument es sich handelt. In jedem Fall erscheint der volle Dokumentname im Tooltip, wenn man die Maus auf einen Knoten hin bewegt und dort die Anzeige abwartet. Im Tabellenkopf kann man ggf. den Spaltentrenner zwischen den einzelnen Dokumentnamen mit der Maus verschieben, um so eine benutzerdefinierte Darstellung der Tabelle mit unterschiedlichen Spaltenbreiten zu erreichen. Im Falle von Fokusgruppen-Teilnehmern werden in den Spalten statt der Dokumentnamen die Namen der Teilnehmer angezeigt.

Die Codes werden im CMB so dargestellt, wie man es aus der „Liste der Codes“ gewöhnt ist, d.h. in Form einer Baumstruktur wie im Windows Explorer oder Mac Finder. Die Subcodes lassen sich auf die übliche Weise, nämlich durch Anklicken des Symbols „>“ ausblenden.

Wie werden die Symbolgrößen bestimmt?

MAXQDA bestimmt die kleinste und größte Codehäufigkeit aller dargestellten Knotenpunkte und teilt dann den Abstand zwischen diesen beiden Werten in sieben gleich große Zahlenbereiche ein. Der kleinste Zahlenbereich erhält das kleinste Symbol und der größte das größte Symbol. Durch das Aus- und Einklappen von Codes kann sich daher die Gesamtansicht verändern, weil sich dadurch möglicherweise der kleinste und/oder der größte Wert verändern. Wenn alle visualisierten Zahlenwerte identisch sind, wird ein mittelgroßes Quadrat gezeigt.

Sofern die Option Berechnung der Symbolgröße bezieht sich auf die Spalte oder auf die Zeile gewählt ist, greift der beschriebene Mechanismus für jede Spalte oder Zeile einzeln.

Zu einem Knoten zugehörige Segmente anzeigen lassen

Die hinter einem Knoten befindlichen codierten Segmente lassen sich sofort einsehen, wenn man auf den Knoten doppelklickt. Dadurch werden das betreffende Dokument und der betreffende Code aktivierte und die Segmente lassen sich im Fenster „Liste der Codings“ anschauen. Der CMB kann unterdessen geöffnet bleiben, so dass man verschiedene Knoten und ihre Inhalte leicht erkunden kann.

Export als Grafikdatei

Das Symbol  Exportieren erlaubt es, die aktuelle Darstellung des „Code-Matrix-Browsers“ als Datei zu exportieren. Diese Datei kann dann später beispielsweise in eine PowerPoint-Präsen­ta­tion oder einen Word-Text eingefügt werden.

Durch Klick auf das Icon  wird die aktuelle Ansicht in die Zwischenablage kopiert und kann mit Strg+V (Win) oder cmd+V (Mac) in Word, PowerPoint und andere Programme eingefügt werden.
